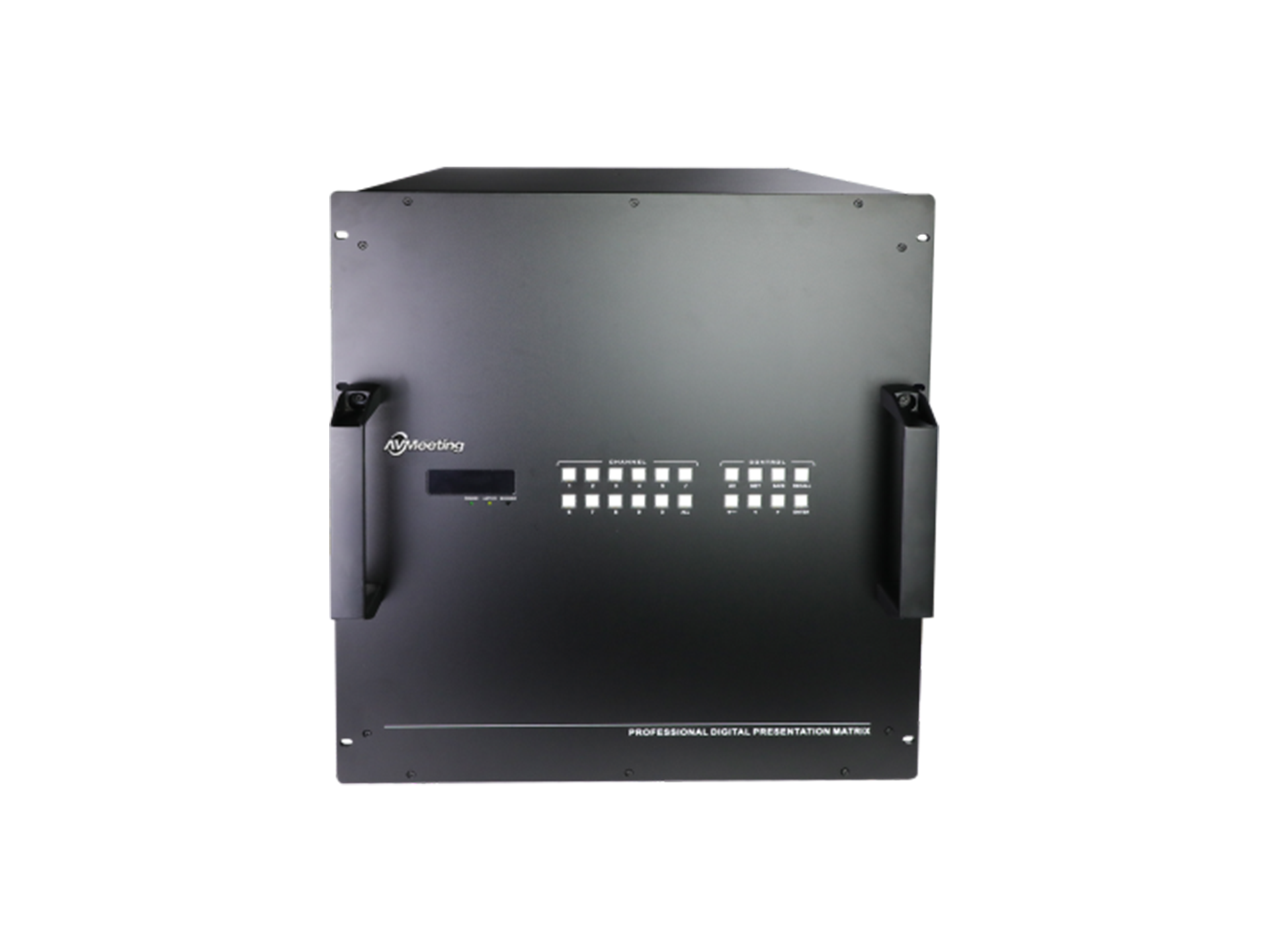

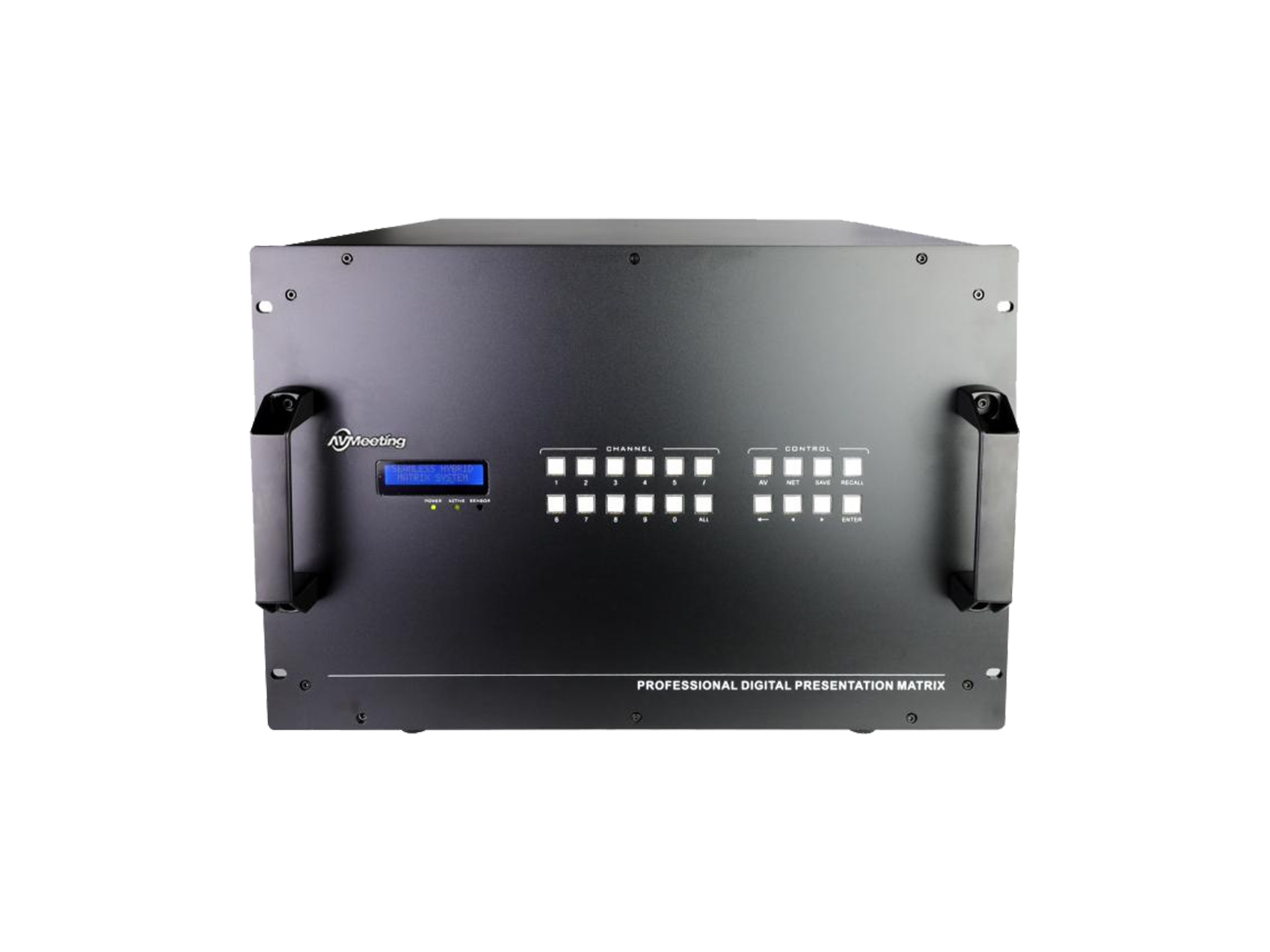

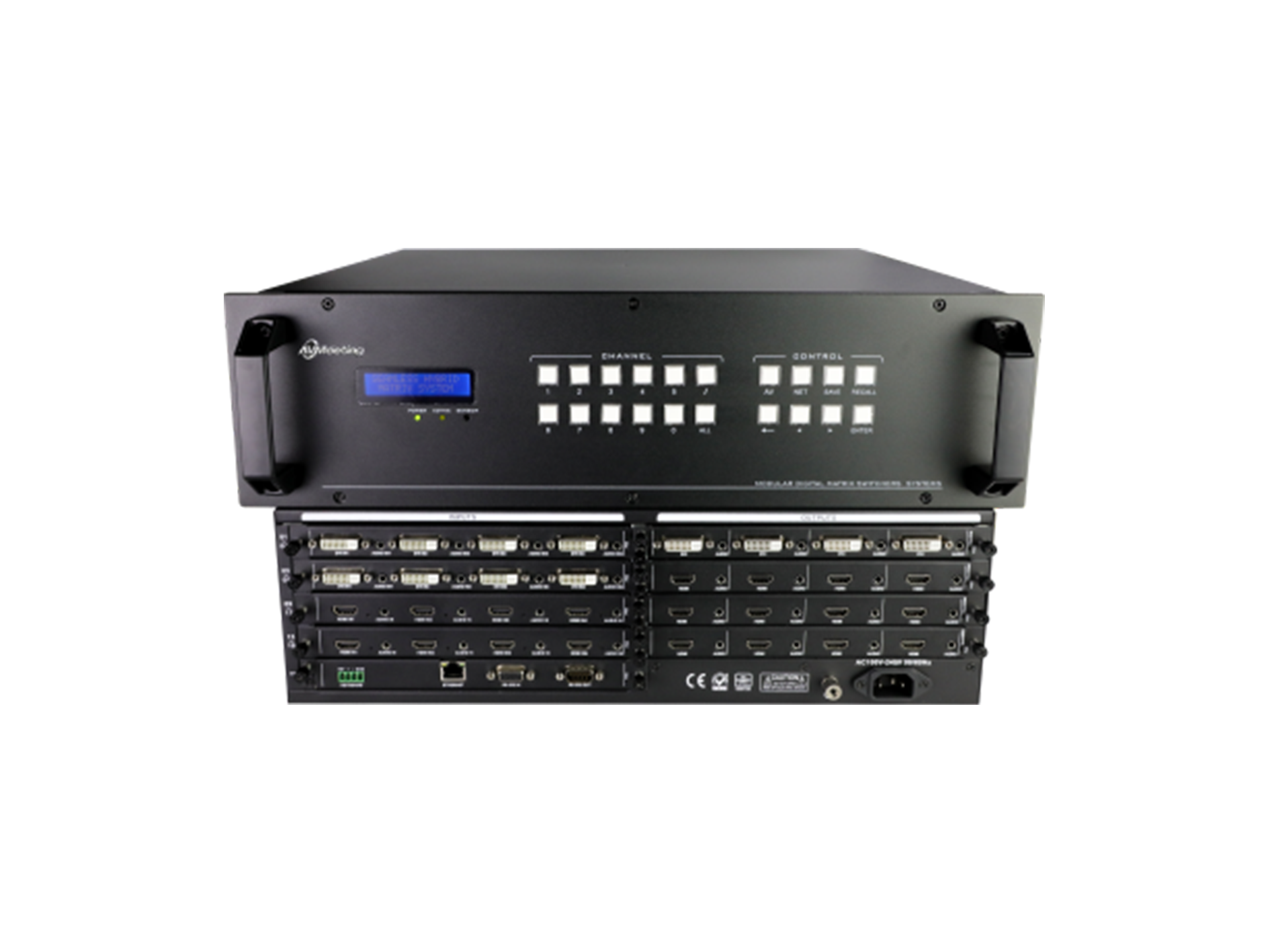

高清拼接处理器
AVM高清处理器系统针对小间距LED拼接的特点专门推出的一款图像处理设备,为LED大屏显示带来很好的显示效果。基于FPGA纯硬件架构的现代化多功能拼接处理器，具有纯硬件架构稳定高效的遗传基因，任意组合输入输出板卡混插功能，具有完善的预监、回显功能，支持多组屏、多用户分级控制管理，内置字幕功能，具有颠覆传统管理方式的全新Web网页、KVM控制模式，将设备管理便捷性提升到了全新的高度。
广泛应用于广播电视、军事与公共安全、能源管理、交通与运输、 移动通讯、政府管理、金融服务、企业运营、医疗行业。
索要报价l机箱最大支持≥40个输入卡槽，≥40个输出卡槽，支持输入≥160，输出≥160路，全60帧信号处理；
l支持：IP、3G-SDI、4K HDBaseT、HDMI1.4、HDMI2.0、DVI、光纤(LC)等多不同类型、不同分辨率的信号混合输入、输出；
l支持HDMI板卡一卡4路4K@60Hz输入，支持HDMI板卡一卡4路4K@60Hz输出，输入与输出板卡均带有独立3.5音频物理接口，支持HDMI数字音频与模拟音频可选输入，HDMI数字音频与模拟音频同时输出,板卡包含有4个信号指示灯和1个电源指示灯；
l支持屏幕拼接、坐席管理、矩阵切换一体化设计；
l支持冗余电源热插拔，配置≥4个电源模块，单个电源模块故障不影响设备正常运行；
l支持矩阵输出RTSP流传输协议，实现视频信号预览≥16路，预览画面清晰无延时；支持多地协同操作与信号源共享，支持软件PC端整屏回显与本地硬件回显两种方式；
l全模块化插卡式结构设计，可灵活配置输入输出信号类型及信号通道数；
l支持输入输出板卡混插功能，卡槽为双向数据通道槽位，输入板卡和输出板卡自由调配，输出卡槽可定义为输入卡槽，可满足输入输出不一样接口数量的应用场合，灵活搭配板卡类型和数量；
l支持EDID读取，PC软件控制切换与EDID管理；
l支持非标不规则分辨率拼接输出，兼容LED、LCD，单屏拼接输出支持≥4路4K@60Hz分辨率拼接显示，或者≥8路2k@60Hz分辨率拼接显示，向下兼容所有分辨率。可自定义调整同一组拼接屏内不同行列的单个发送卡特殊分辨率进行点对点匹配；
l支持大屏范围内任意开窗、漫游、叠加、缩放、移动、关窗、平铺、全屏、显示模式保存和调用等执行操作场景；
l具有RS-485 按键面板控制,web 页面控制,RS-232 串口控制、TCP/IP 网络控制、移动客户端控制等方式；
l支持双机热备功能；
l切换传输画面不中断，跳转图像无缝切换、无黑屏、无闪烁现象；
l矩阵机箱前面板具有5英寸触摸屏，可以查看矩阵板卡信息，修改ip地址和系统信息查询。
l操作客户端支持Windows和麒麟操作系统，支持多种移动终端控制；支持网络运维管理。
lHDMI输出板卡支持拼接功能，HDMI输入支持HDMI音频分离功能；
l支持标准的86触摸屏控制，远程供电，界面可定制化；
l支持输入通道字符叠加功能，可自定义字体、颜色、大小、位置、透明度等参数
lMAX拼接系统软件支持可视化操作，内置Wed服务器（选配），可以手机、平板、电脑直接登陆网页控制拼接矩阵；
l支持LCD/DLP/LED拼接，兼容各类型LED大屏，特有的硬件同步技术保证拼接画面流畅。
技术参数：
|
技术规格 |
AVM-DO 0808 |
AVM-DO 1616 |
AVM-DO 3636 |
AVM-DO 7272 |
AVM-DO 144144 |
AVM-DO 288288 |
|
可接输入卡数量/输入路数 |
2/8 |
4/16 |
9/36 |
18/72 |
36/144 |
72/288 |
|
可接输出卡数量/输出路数 |
2/8 |
4/16 |
9/36 |
18/72 |
36/144 |
72/288 |
|
支持输入插卡类型 |
DP，HDMI，DVI，VGA（分量），CVBS，SDI，HDBaseT，FIBER，IP |
|||||
|
支持输出插卡类型 |
DP，HDMI，DVI，VGA（分量），CVBS，SDI，HDBaseT，FIBER，IP |
|||||
|
支持拼接卡类型 |
HDMI，DVI，HDBaseT，FIBER |
|||||
|
接口带宽 |
10.2Gbps |
|||||
|
串口控制 |
||||||
|
串行控制接口 |
RS-232，9-针母 D型 接口 |
RS-232，9-针公 D型 接口 |
||||
|
波特率与协议 |
波特率：9600，数据位：8位，停止位：1，无奇偶校验位 |
|||||
|
串行控制口结构 |
2 = TX，3 = RX，5 = GND |
3 = TX，2 = RX，5 = GND |
||||
|
KEYBOARD控制接口 |
||||||
|
键盘控制接口 |
4位3.8mm凤凰接口 |
|||||
|
使用方式 |
与扩展触摸屏KB100配套使用 |
|||||
|
键盘控制口结构 |
+12V =DC12V , + = DATA+, - =DATA- GND = 信号地 |
|||||
|
以太网控制 |
||||||
|
以太网控制接口 |
RJ-45母接口 |
|||||
|
以太网控制协议 |
TCP/IP |
|||||
|
以太网控制速率 |
自适应10M/100M，全双工或半双工 |
|||||
|
规格 |
||||||
|
电源 |
100VAC ~ 240VAC，50/60 Hz，国际自适应电源 |
|||||
|
储存、使用温度 |
-20°～ +70°C |
|||||
|
储存、使用湿度 |
10% ～90% |
|||||
|
机箱尺寸 |
2U |
3U |
7U |
12U |
24U |
定制 |
|
产品重量 |
5Kg |
7Kg |
16Kg |
30Kg |
80Kg |
定制 |
|
满载功耗 |
18W(不包含任何板卡) |
22W(不包含任何板卡) |
30W(不包含任何板卡) |
40W(不包含任何板卡) |
70W(不包含任何板卡) |
定制 |
|
尺寸 |
483Lx 400W x 88H |
483Lx 400W x 132.5H |
483Lx 400Wx310H |
483Lx 400Wx532.6H |
483Lx 400Wx1043H |
定制 |
|
平均故障间隔时间 |
30,000 小时 |
|||||
|
质保 |
1年免费保修，终生维护 |
|||||
